Baies de brassage et câblage informatique pour les bâtiments professionnels
Cette page s’adresse aux responsables techniques et aux exploitants de sites qui font poser, étendre ou remettre en ordre un câblage informatique dans un bâtiment professionnel. Notre équipe électricité pose le câblage cuivre, monte et raccorde les baies de brassage, fournit et configure les commutateurs, repère l’ensemble et réalise la recette par mesures, en Île-de-France (75, 92, 93, 95) et dans l’Oise (60).
Ce que nous installons
- Liens cuivre à paires torsadées en catégorie 6 ou 6A, blindés ou non
- Prises RJ45 en goulotte, en boîtier de sol ou en faux plafond, pour les postes de travail, les points d’accès sans fil et les caméras
- Cheminements dédiés : chemins de câbles, goulottes à compartiments
- Baies 19 pouces et coffrets muraux : panneaux de brassage, guide-câbles, bandeaux de prises, ventilation, mise à la terre
- Commutateurs (switchs) : nous les fournissons et nous les configurons
- Cordons de brassage et repérage aux deux extrémités
- Recette par mesures des liens
Nous reprenons aussi un câblage déjà en place : extension d’une baie en service, remise en ordre d’un brassage devenu illisible, remplacement d’un coffret saturé par une baie. Notre câblage est en cuivre à paires torsadées.
Nous n’intervenons pas en courant fort : l’alimentation électrique du local technique et son départ au tableau sont à faire prévoir par l’électricien du site.
Les textes qui encadrent un câblage VDI
Le câblage générique : NF EN 50173-1
La série NF EN 50173, déclinaison européenne de l’ISO/CEI 11801, définit le câblage générique d’un site pouvant comprendre un ou plusieurs bâtiments. Sa partie 1, dans l’édition de juin 2018, porte les exigences générales. Deux notions y sont distinctes, et souvent confondues dans les devis : la catégorie qualifie les composants (câble, prise, panneau), la classe qualifie la liaison une fois installée et mesurée.
| Composants | Liaison | Bande passante |
|---|---|---|
| Catégorie 5e | Classe D | 100 MHz |
| Catégorie 6 | Classe E | 250 MHz |
| Catégorie 6A | Classe EA | 500 MHz |
Deux longueurs commandent tout le reste : 90 m au maximum pour le lien permanent, la partie fixe entre le panneau et la prise, et 100 m au maximum pour le canal, cordons compris, soit environ 5 m à chaque extrémité. Elles se vérifient sur plan avant la pose : dans un entrepôt ou sur un grand plateau, un local technique mal placé impose un second local, pas un câble plus long.
La pose : NF EN 50174-2
La NF EN 50174-2, dans l’édition de juin 2018, porte sur la planification et les pratiques d’installation à l’intérieur des bâtiments : cheminements, compatibilité électromagnétique, séparation d’avec les câblages d’énergie. Elle encadre ce que l’on ne voit plus une fois les faux plafonds refermés : rayon de courbure, effort de tirage, taux de remplissage, fixation.
Cohabitation avec les réseaux d’énergie : guide UTE C 15-900
Le guide UTE C 15-900, publié en mars 2006, traite de la cohabitation entre réseaux de communication et d’énergie : adduction, cheminement, raccordement et mise à la terre. La distance à respecter entre un câble d’énergie et un câble de communication n’est pas une valeur unique : elle dépend du blindage des câbles, du type de cheminement et de la longueur du parcours commun.
Terre et équipotentialité : NF EN 50310
La NF EN 50310, dans l’édition de novembre 2017, porte sur les réseaux de liaison équipotentielle pour les télécommunications dans les bâtiments et autres structures. Elle vise à réduire les risques d’origine électrique et à donner une référence de signal fiable. La baie, ses montants, ses portes et ses panneaux se raccordent donc au réseau de terre du bâtiment.
Réaction au feu des câbles
Le règlement Produits de construction (UE) n° 305/2011 impose au fabricant d’établir une déclaration des performances et d’apposer le marquage CE. Pour les câbles d’alimentation, de commande et de communication, la norme harmonisée EN 50575 rend cette obligation applicable depuis le 1er juillet 2017 : chaque câble porte une euroclasse de réaction au feu.
L’arrêté du 17 mai 2024, qui modifie les règlements de sécurité contre les risques d’incendie et de panique applicables aux établissements recevant du public et aux immeubles de grande hauteur, remplace le classement « de la catégorie C 2 » par un classement « Cca-s2, d2, a2 » pour les conducteurs et les câbles électriques. Publié au Journal officiel le 23 mai 2024, il s’applique aux demandes d’autorisation de travaux déposées à compter du 23 mai 2025.
Le PoE change la façon de dimensionner
Un câblage récent alimente aussi des caméras, des points d’accès sans fil et des interphones.
| Norme | Type | À la source | Au terminal |
|---|---|---|---|
| IEEE 802.3af | Type 1 | 15,4 W | 12,95 W |
| IEEE 802.3at | Type 2 | 30 W | 25,5 W |
| IEEE 802.3bt | Type 3 | 60 W | 51 W |
| IEEE 802.3bt | Type 4 | 90 W | 71,3 W en classe 8 |
Les types 1 et 2 n’utilisent que deux paires, les types 3 et 4 les quatre paires. Trois conséquences :
- Un câble alimenté chauffe, et un câble chaud voit son affaiblissement augmenter. Celui du centre d’un toron serré évacue mal cette chaleur : on limite la taille des torons et on préfère un chemin de câbles ouvert.
- La catégorie 6A n’est pas un luxe quand beaucoup de liens sont alimentés : section de conducteur plus généreuse, échauffement plus faible.
- Dans la baie, la puissance distribuée par les commutateurs se retrouve en chaleur : la ventilation et l’onduleur se dimensionnent sur celle-ci.

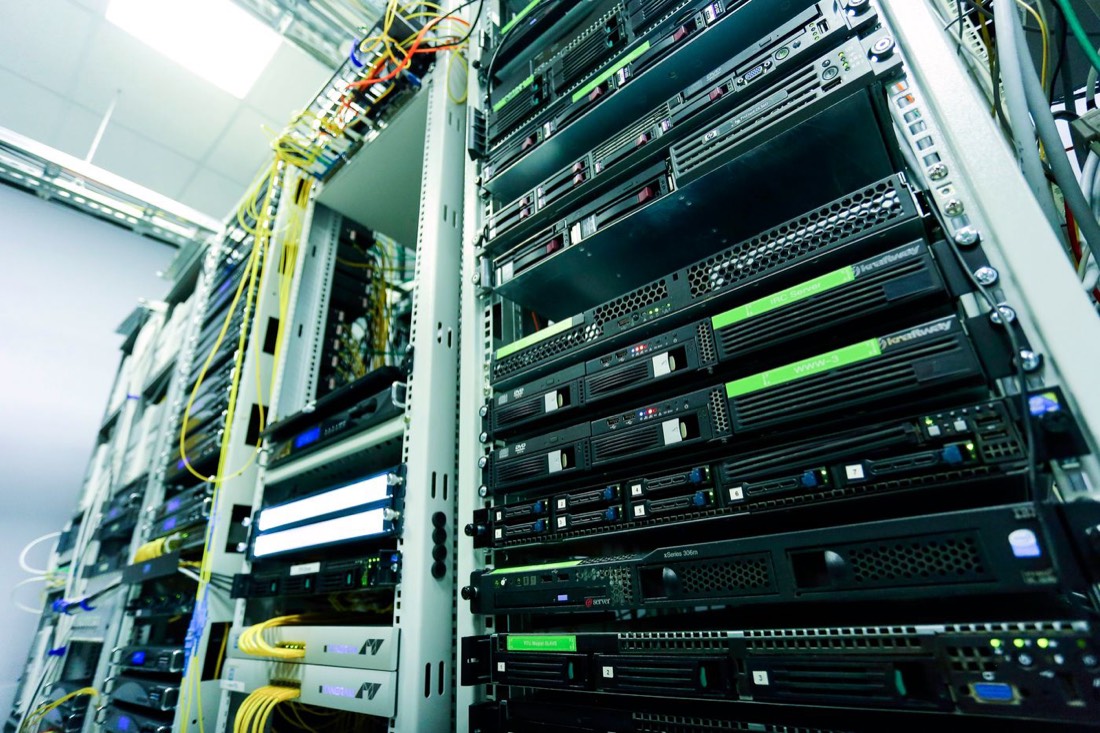

Dimensionner une baie
Une baie 19 pouces se compte en U. Un U vaut 1,75 pouce, soit 44,45 mm, pour une largeur normalisée de 482,6 mm (NF EN 60297-3-100). Le décompte se fait poste par poste :
- les panneaux de brassage : le plus souvent 1 U pour 24 ports, 2 U pour 48 ports ;
- un U de guide-câbles entre deux panneaux, qui rend le brassage lisible ;
- les commutateurs et l’arrivée opérateur ;
- le bandeau de prises et, s’il est prévu, l’onduleur de la baie, en partie basse ;
- une réserve en U et en ports libres, sans laquelle la première extension impose une seconde baie.
La profondeur compte autant que la hauteur : un commutateur tient dans 600 mm, un onduleur ou un serveur demande souvent 800 mm ou 1 000 mm. Restent la ventilation, la température du local et la fermeture à clé.
Comment ventiler et refroidir une baie de brassage ?
Chaque commutateur PoE dissipe une partie de la puissance qu’il injecte sous forme de chaleur : plus la charge PoE calculée pour la baie est élevée, plus l’échauffement interne augmente, indépendamment de la température du local qui l’accueille. Une baie qui chauffe au-delà de la plage de fonctionnement de ses équipements actifs multiplie les coupures et raccourcit leur durée de vie.
Deux approches se combinent selon la charge installée :
- une ventilation passive, par grilles et espace libre, qui suffit pour une baie peu chargée, à condition de respecter le sens de circulation de l’air (face avant vers face arrière, dans la plupart des commutateurs) ;
- une ventilation active, par un ou plusieurs ventilateurs en toit ou en U dédié de la baie, dès que la charge PoE ou le nombre de commutateurs augmente.
Dans les deux cas, un guide-câbles ou un bandeau trop serré devant une grille de ventilation annule son effet : le flux d’air compte autant que sa source. Nous dimensionnons la ventilation à partir de la puissance PoE totale calculée pour la baie, plutôt que par défaut, et pouvons prévoir une sonde de température pour signaler une dérive avant qu’elle n’affecte les équipements.
La recette par mesures
Un câblage se réceptionne avec un appareil de mesure, pas à l’œil. Nous réalisons nous-mêmes cette recette, et le rapport des mesures vous est remis sur demande. Les essais des câblages cuivre installés selon la série EN 50173 relèvent de la NF EN 61935-1 : ordre des paires, longueur, affaiblissement, paradiaphonie, temps de propagation. Les limites viennent de la classe visée. La mesure se fait lien par lien, avec la valeur relevée et la marge restante : un lien qui passe de justesse vieillit mal.
Points d’attention avant de signer
- Catégorie ou classe ? « Catégorie 6A » parle des composants ; ce qui est livré est une liaison de classe EA, vérifiée par la mesure.
- Euroclasse des câbles. En établissement recevant du public, elle figure au devis.
- Longueur des liens. Les 90 m sont-ils vérifiés sur le chemin réel, et non à vol d’oiseau ?
- PoE. Combien de liens alimentés, à quelle puissance, et que prévoit-on pour la chaleur ?
Ce que nous remettons
- Le schéma de raccordement de la baie et du câblage
- Le repérage et l’étiquetage des prises, des panneaux et des cordons
Nous réalisons la recette des liens par mesures et, sur demande, nous vous remettons le rapport.
Demander un devis
Décrivez-nous le bâtiment, le nombre de postes, les équipements à alimenter en PoE et l’état de la baie existante, plans à l’appui.
